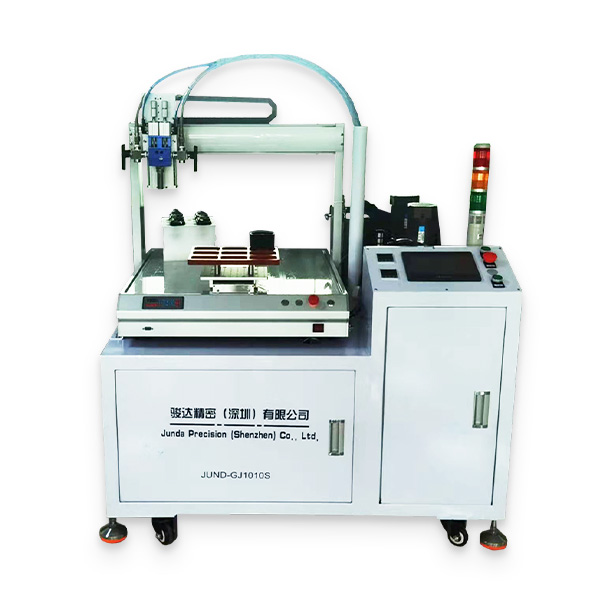

双组份灌胶机
详细内容
产品介绍：
自动灌胶机是专门针对流体进行控制，并将胶水点滴、涂覆、灌封于产品表面或产品内部的自动化机器，使其达到密封、固定、防水等作用的设备，使用于双组份 AB 胶水设备完全从客户成本效益的角度去设计开发的产品，在满足各项运动性能指标的前提下，对产结构进行了优化设计。能够保证每个产品分配的胶量准确无误，均匀一致。
1) 改进了客户原有的手工生产工艺，节省胶水，代替人工，减少次品，提升产品质量，提高产量， 降低了生产成本，提升企业竞争力。为客户带来了更多的利润空间。
2) 胶水和固化剂实现自动配比自动混合自动打出，无需人工称重量，无需人工搅拌分配，无需挤胶瓶或注射针筒。
3) 解决了因人工称胶调胶而造成胶水用不完凝固的浪费现象及人工棍棒搅拌时带入气泡而需要抽真空的现象
4) 机器全自动定量灌注，PLC+触屏控制胶量，胶量均匀一致，解决了人工涂胶造成每个产品胶量不一致而影响产品质量的现象。
技术数据表
参数配置表： | |
设备名称 | 双组份灌胶机 |
设备型号 | JUND-G551PT |
三轴平台 | 配551平台（不含治具） |
工作方式 | 全自动配比、连续/单次定量出胶/脉冲控制 |
控制系统 | 日本原装松下PLC+威纶通触摸屏（数字输入） |
吐出量 | ≥0.2g 至无限极 |
A 计量部 | 伺服电机 + 高精密耐磨 6.0cc 螺杆泵 |
B 计量部 | 伺服电机 + 高精密耐磨 3.0cc 螺杆泵 |
吐出精度 | ±0.05(按每次吐出量为 10 克标准) |
配比精度 | ±0.03(按每次吐出量为 10 克标准) |
计量精度 | ±0.05(按每次吐出量为 10 克标准) |
吐出速度 | 1g/s - 20g/S |
配比范围 | 100：100 至 100:10（A:B） |
混合方式 | 伺服电机 + 精密动态高速混合器 |
A 胶组份 | 20L 不锈钢料桶 + 恒温装置\液位报警\料桶搅拌 |
B 胶组份 | 20L 不锈钢料桶 + 恒温装置\液位报警\料桶搅拌 |
计量部 | A、B 泵浦各自的计量泵耐腐蚀耐磨处理 |
输胶管路 | 铁氟龙钢丝软管、耐腐蚀型 |
适用范围：本设备适用环氧、硅胶、PU 混凝合灌注、灌封。 | |
上料方式 | A\B桶手动上料 |
电源输入\输出 | AC220V (170~264V) \ DC24V 14.6A |
防呆功能 | 管道防固化功能\报警停机\低气压停机 |
气源压力 | 0.4-0.7Mpa |
清洗装置 | 触屏HIM一键自动清洗 |
操作系统 | 全新自主研发7代智能灌装系统 |
启动方式 | 按钮启动 |
机器概要说明
1) 按钮中文操作界面，易学易懂；
2) 比例和出胶量可调节，无需编程，设定出胶量即可；
3) 吐胶速度，吐胶时间皆可参数设定，出胶量稳定，不漏滴胶；
4) 节省人工，一台设备可达传统 2—4 人的产量；
5) 按需配比，实现边混合边灌胶，最大限度节约胶水；
6) 双料桶设计，A 胶和B 胶分开储料，保证胶水长时间放置不发生固化；
7) 混合比例从可调（可使用聚氨酯灌封胶、环氧灌封胶），可选用静、动态混合，混合均匀；
8) 独有的控制系统，不受气压因素影响，避免出胶不均、拉丝、气泡等现象；
9) 储料桶配有液位感应开关，缺料自动报警；
10) AB 料桶为不锈钢材质，适用于不同灌注工艺；
11) 清洗胶阀功能，清洗简便快捷；
12) 具有防固化功能，有效防止胶水在混合管中固化；
13) 机器带万向移动支架；
14) AB 胶流量、压力检测功能可选；
配置表
编号 | 部件名称 | 详细说明 | 数量 | 单位 |
1 | 控制系统 | PLC+触控屏（日本松下+威纶通） | 1 | 套 |
2 | 计量泵 | 螺杆泵\齿轮泵（定制精密加工） | 2 | 套 |
3 | 计量马达 | 步进马达（或选配伺服电机） | 2 | 套 |
4 | 储料桶 | A10L+B10L 不锈钢材质（自加工） | 2 | 套 |
5 | 清洗桶 | 2L 不锈钢材质（自加工） | 1 | 套 |
6 | 驱动器 | 雷赛精细化数字驱动 | 2 | 套 |
7 | 装机电器 | 正泰+和泉等品牌电器 | 1 | 套 |
8 | 气动元件 | 台湾亚德客 | 1 | 套 |
9 | 电源 | 台湾明纬 | 1 | 套 |
10 | 真空泵 | 藤原 | 1 | 套 |
11 | 胶阀 | 自主研发回吸阀高速动态混合 | 1 | 套 |
12 | 混合装置 | 伺服高速强制混合 | 1 | 套 |
13 | 报警指示 | 鸭嘴浮球式 | 4 | 套 |
14 | 输胶管 | 防爆铁氟龙管 | 2 | 套 |
15 | 防固化功能 | 设置间隔时间自动排胶 | 1 | 套 |
16 | 自动灌胶系统 | 第七代全新智能灌装系统 | 1 | 套 |
易损件及消耗品
名称 | 使用寿命 | 单价（不含人工安装及增值税） |
动态混合管 | 1～15 天 | 10元/支 |
胶阀往复密封件 | 10 万次（往复运动） | 100元/套 |
动态旋转密封件 | 3～6 月 | |
往复活塞杆 | 6～12 月 | 120元/支（钨钢） |
旋转搅拌杆 | 3～6 月 | 150元/支（钨钢） |
齿轮泵密封件 | 1 年以上 | 100元/套 |
螺杆泵密封件 | 1 年以上 | 400元/套 |
螺杆泵定子 | 6～12 个月 | 1500元/套 |
螺杆泵转子 | 6～12 个月 | 1800元/套 |
保修及服务
1、乙方免费提供卸货搬运、安装调试，免费机械操作及保养等培训；
2、自该设备所属的项目整体送货之日起，乙方提供 1 年的免费保修，易耗品和易损件除外；
3、乙方接到甲方的维修通知（包括电话、E-mail、传真等）后，应及时与甲方联系并按照具体的售后服务承诺进行维修；
4、乙方所提供的设备在保修期届满后，乙方将对设备终身维护，酌情收取合理费用
设备单价
设备名称 | 型号 | 数量 | 单价 | 总价 | 备注 |
自动灌胶机 | JUND-G551PT | 1台 | 费用全包 | ||
工具 | 9件套\扳手 | 1套 | -- | -- | 随机赠送 |
混合管 | M12-26 | 10支 | -- | -- | 随机赠送 |
电子秤 | 500g | 1台 | -- | -- | 随机赠送 |
合计总价： | 总价包含增值税 | ||||
